Comment fonctionne le maître-cylindre d'embrayage ?
May 30, 2025
Comment fonctionne le maître-cylindre d'embrayage ?

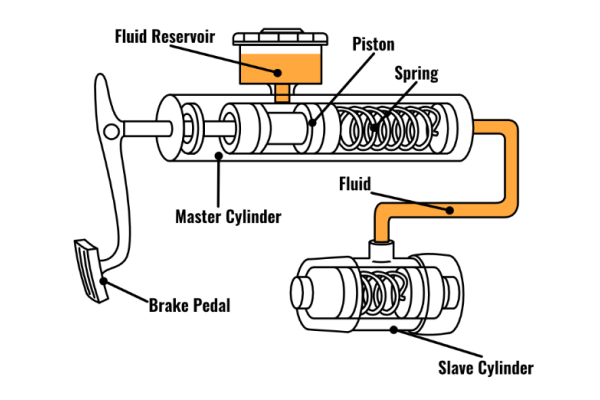

Principe de fonctionnement du système de transmission hydraulique
En tant que source d'énergie des systèmes d'embrayage hydrauliques, le maître-cylindre d'embrayage joue un rôle essentiel pour assurer des transitions de vitesse en douceur.
Le maître-cylindre d'embrayage fonctionne selon trois étapes de fonctionnement distinctes :
1. Étape de montée en pression
Lorsque la pédale est enfoncée, la tige de poussée actionne le piston principal, comprimant ainsi l'huile hydraulique. À ce stade, l'orifice de compensation se ferme et la pression du système augmente linéairement (une pression de 0,7 à 1,2 MPa est générée par millimètre de course). De nombreux
maître-cylindre d'embrayage d'usine
les configurations adoptent désormais une courbe de pression progressive, permettant une montée en pression initiale plus douce pour améliorer le confort de conduite.
2. Étape de transmission de pression
L'huile hydraulique sous pression est acheminée vers le cylindre récepteur d'embrayage via des canalisations en nylon renforcé (généralement de 4,5 à 6 mm de diamètre). L'efficacité de la transmission dépend des facteurs suivants :
Viscosité de l'huile (norme DOT4 : ≤1800 mm²/s à -40°C)
Acheminement du pipeline (rayon de courbure > 5 × diamètre du tuyau)
Élimination de l'air du système (les poches d'air peuvent entraîner une perte de pression allant jusqu'à 30 %)
Menant
maître-cylindre d'embrayage du fournisseur
Les fabricants testent souvent ces paramètres de manière rigoureuse pour garantir une qualité constante sur différentes plateformes de véhicules.
3. Étape de relâchement de la pression
Lorsque la pédale est relâchée, le ressort de rappel réarme le piston et l'orifice de compensation se rouvre pour stabiliser la pression. Les modèles hautes performances peuvent être équipés d'une soupape de retour d'huile rapide, réduisant le temps de réarmement à moins de 0,2 seconde.
Modes de défaillance typiques
Défaillance progressive – Des joints usés provoquent une accumulation lente de pression (symptôme : augmentation de la course de la pédale)
Défaillance soudaine – Des fissures dans le maître-cylindre entraînent une fuite hydraulique (assurer une dureté de surface ≥ HB80)
Sensibilité à la température – Les températures élevées peuvent vaporiser le liquide, adoucissant ainsi la réponse de la pédale
Pour des modèles comme le
Maître-cylindre d'embrayage Ford Fiesta
, il est essentiel de sélectionner des composants de haute qualité auprès de fournisseurs de confiance pour éviter une défaillance prématurée.
Guide des pratiques de maintenance
Maintenance préventive :
Remplacer l'huile hydraulique tous les 2 ans ou 40 000 km
Vérifiez régulièrement la course libre de la pédale (cible : 10 à 15 mm)
Utiliser des outils spécialisés (par exemple, BET-300) pour la purge du système
Précautions de modification
Les modifications de compétition nécessitent une mise à niveau de la tolérance à la pression de la sous-pompe
Les kits à déplacement rapide doivent s'aligner sur le débit d'huile du maître-cylindre d'embrayage
Ne pas mélanger des huiles hydrauliques de spécifications différentes
Processus de diagnostic des pannes
A[Pédale anormale] --> B{Test de pression}
B -->|Pression insuffisante| C[Vérifier le système d'étanchéité]
B -->|Pression normale| D[Vérifier la connexion mécanique]
C --> E[Remplacer le kit de maintenance]
D --> F[Régler le mécanisme de la bielle]
